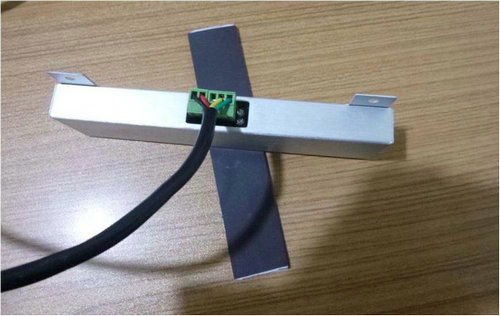

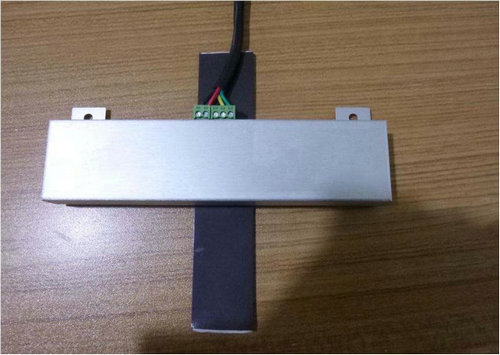

零部件AGV 專用磁導航傳感器產品簡介：
主要用于磁條導航方式的自動導引車 AGV、自動手推車AGV、無軌移動貨架、物流揀選等行業。該磁導航傳感器采用 16 路磁通門采樣點輸出，磁通門傳感器的測量偏差、溫漂、磁飽和性能、靈敏度、精度等性能優于霍爾，巨磁阻傳感器等。
磁條導航方式的自動導引車 AGV，沿著地面鋪設的磁條行駛。安裝在車 AGV前方車體的底部，距離磁條表面 0-20mm（建議安裝高度 5-15mm），磁條寬度為30 或者 50mm。磁導航傳感器利用其內部間隔 10mm 平均排布的 16 個采樣點，能夠檢測出磁條上方的磁場，每一個采樣點都有一路信號對應輸出，磁導航傳感器內部垂直于磁條上方的連續采樣，每個采樣點檢測到磁條會輸出信號。傳感器具備，電源反接保護。并具備故障檢測功能，檢測到故障后會輸出信號，防止 AGV 脫軌引起的嚴重后果。
AGV 專用磁導航傳感器產品特色：
◆超小尺寸，不占車體空間， L170*W40*H10mm
◆支持 7-30V 寬電壓工作
◆具備完善的保護，具備電源防反接保護
◆超低功耗，24V 時為 27mA 左右
◆0 到 20mm 的磁條檢測高度范圍
◆16 點檢測信號，間隔 10mm 均勻分布
◆工業標準設計，寬溫度工作范圍
◆超低溫漂，超高精度一致性
◆采用 RS232（或 TTL 電平）通訊方式，115200 波特率
◆可自動適應 N、S 或 NS 極性場合
◆具備自檢功能
AGV專用磁導航傳感器產品參數：
| 參數名稱 | 參數指標 |
| 產品尺寸 | L170*W40*H10mm |
| 工作電壓 | 7-30V,最大36V，輸入具有防反接保護 |
| 工作電流 | 24V時27mA |
| 工作溫度 | -20~50度 |
| 通訊方式 | RS232 |
| 通訊波特率 | 115200 |
| 建議安裝高度 | 5-15mm |
| 檢測距離 | 0-20mm |
| 檢測極性 | N、S、NS均可 |
| 檢測點數量 | 16(10mm等距) |
| 最快響應時間 | 1ms |
| 磁條規格 | 寬30mm、50mm，表面磁場大于100高斯 |
| 建議使用磁條規格 | N極，寬30mm，厚1.2mm |
